TE19系列液壓站

發布時間:2018-01-24來源:礦井提升機點擊:17257

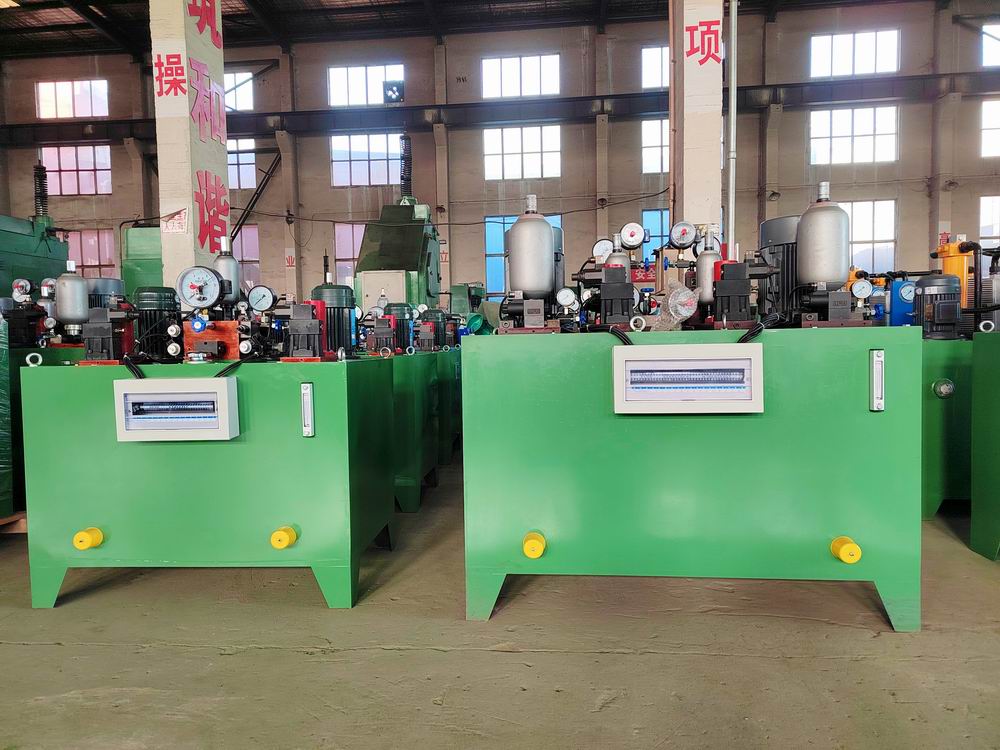

TE19系列液壓站

      TE190、TE191液壓站

      液壓站是礦井提升機制動系統的動力源、TE190、TE191液壓站是我公司新開發的產品,它可為各種型號提升機的盤型制動閘配套使用,也可為各類調壓式液動機械配套使用。

    該型號完全滿足2016年版的《煤礦安全規程》第425條關于“安全制動必須有并聯冗余的回油通道”的規定

      一、     型號組成



      二、參數

      額定壓力:7Mpa    12Mp兩種規格

      油泵*油壓:14Mpa

      殘     壓:≤0.5Mpa

      油泵排量:14升/分

      工作油溫:15℃—65℃

      用油牌號:N32#抗磨液壓油(冬季)

      N46#抗磨液壓油(夏季)

      比例調壓裝置允許*輸入電流:800mA

      電機功率/轉速:2.2KW/1400R

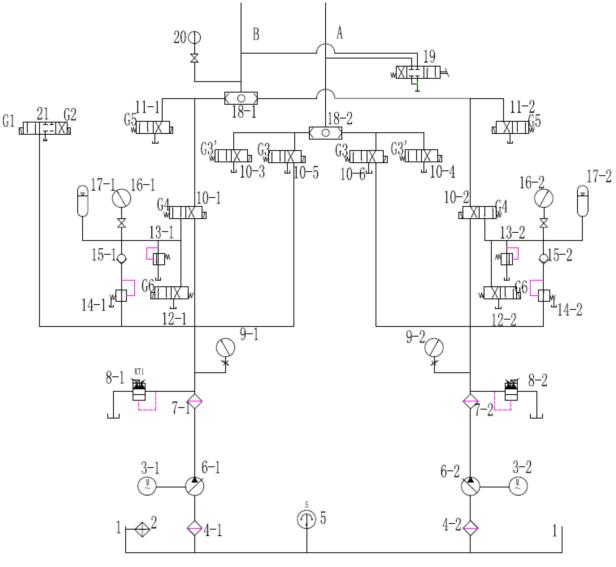

      三、工作原理圖




    備注:工作原理圖中的序號名稱詳見表1


    1

    油箱

    8

    比例溢流閥

    15

    單向閥

    2

    電加熱器

    9

    電接點壓力表

    16

    壓力表

    3

    電機

    10

    電磁換向閥

    17

    氮?dú)庑竽芷?/span>

    4

    吸油濾芯

    11

    電磁換向閥

    18

    液動換向閥

    5

    電接點溫度計

    12

    電磁換向閥

    19

    出油濾油器

    6

    齒輪泵

    13

    溢流閥

    20

    壓力傳感器

    7

    出油濾油器

    14

    減壓閥

    21

    電磁換向閥

     表1   元器件明細表



     電磁閥工作狀態

    G1

    G2

    G3

    G4

    G5

    G6

    正常工作

    -

    -

    +

    +

    +

    -

    井中緊急制動

    -

    -

    -

    -

    延時-

    延時+

                 井口緊急制動

    -

    -

    -

    -

    -

    +

    離合器

    狀態

    打開

    +

    -

    -

    -

    -

    -

    固定滾筒轉動

    +

    -

    +

    -

    -

    -

    合上

    -

    +

    -

    -

    -

    -

                                                             表2   工作連鎖表



    四、常用配件規格型號



    序號

    代號

    名稱與規格

    序號

    代號

    名稱與規格

    1

    0形密封圈

    φ12*1.8

    12

    溫度表

    0-100°C

    2

    0形密封圈

    φ12*2.1

    13

    蓄能器

    NXQ-A-0.63/20-L-Y

    3

    0形密封圈

    φ16*2.4

    14

    液位計

    YWZ-1507

    4

    0形密封圈

    φ16*2.1

    15

    精濾油器

    HDX-63×10

    5

    電液調壓閥

    JYB-03-C-20

    16

    壓差返訊器

    CS-V

    6

    油泵

    CBN-10

    17

    濾油器

    ZU-H25×20S

    7

    三相異步電動機

    2.2KW

    18

    溢流閥

    MRV-2P

    8

    通氣閥

    /

    19

    單向閥

    MCV-02P

    9

    壓力表

    0-10MPa

    20

    減壓閥

    MBRV-02P

    10

    電接點壓力表

    0-10MPa

    21

    電磁閥

    DSG-01-2B3-D24-N-50

    11

    壓力表開關

    KA-1.8/2DE
